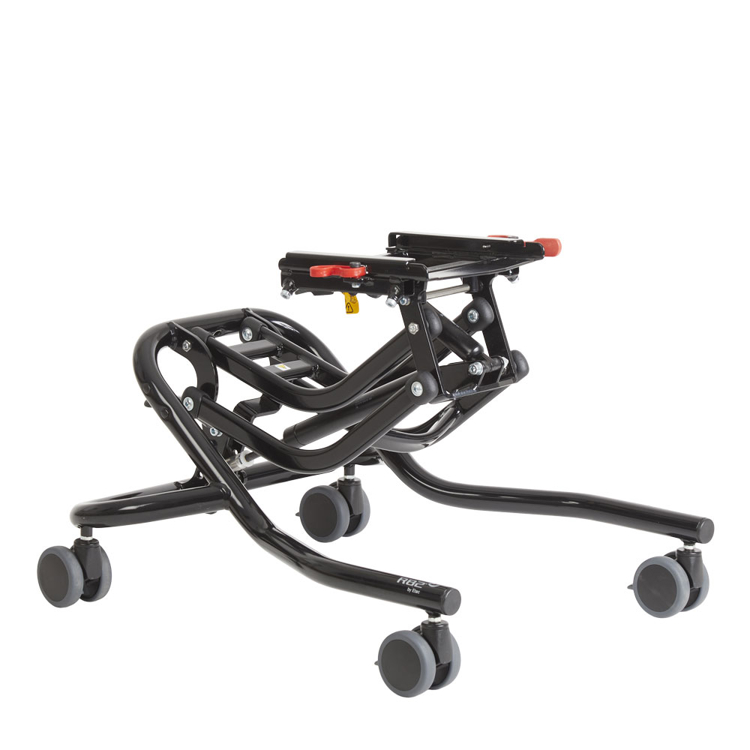

R82 High-low:xo Frame

High-low:xo è una base, da interni o da esterni, semplice da usare e regolabile in altezza.

La base High-low:xo è stata pensata per rispondere alle diverse esigenze dell'utente e del caregiver. Le diverse possibilità di configurazione e i vari accessori le consentono di raggiungere la soluzione migliore per la postura e per consentire una maggior partecipazione alle attività.

La base High-low:xo, in tutte le sue versioni e configurazioni, è conforme alla norma EN-12182:2012. Inoltre, High-low:xo da esterni è omologata per il trasporto in auto, in quanto è conforme agli standard internazionali EN 12183:2014 e ISO 7176-19.

High-low:xo è disponibile in due versioni, da interni e da esterni. La base da interni è disponibile in tre misure, mentre la base da esterni in due misure.

Caratteristiche

Regolazione in altezza

La regolazione dell'altezza permette al sistema di seduta di raggiungere il pavimento e di adattarsi alle diverse esigenze. La regolazione può essere effettutata tramite pistone a gas, un pistone idraulico o un attuatore elettrico.

Possibilità di montaggio

Su High-low:xo misura 1 e 2 possono essere montati diversi sistemi di seduta, tramite l'utilizzo di un adattatore. Su High-low:xo misura 3, i sistemi di seduta possono essere montati direttamente sulla base.

Basculamento

High-low:xo permette di regolare il sistema di seduta in base alle esigenze del bambino e del caregiver, garantendo un range di basculamento da -10° a 30°.

Omologata per il trasporto in auto

High-low:xo, come base da esterni, è conforme allo standard internazionale per sedie a rotelle ISO 7176-19. High-low:xo, come base da esterni, può essere utilizzato con sistemi di seduta conformi alla norma ISO 16840-4.

Varianti e dettagli

	Base da interni con pistone a gas, misura 1	Base da interni con pistone a gas, misura 2	Base da interni elettrica, msiura 1	Base da interni elettrica, msiura 2	Base da interni elettrica, msiura 3	Base da interni con pistone idraulico, misura 2	Base da interni con pistone idraulico, misura 3	Base da esterni con pistone a gas, misura 1	Base da esterni con pistone a gas, misura 2	Base da esterni elettrica, msiura 1	Base da esterni elettrica, msiura 2
[ItemFrontWheelHxWMM]	-	-	-	-	-	-	-	190x50	190x50	190x50	190x50
[ItemMaximumSlopeForUseOfParkingBrakeDegrees]	-	-	-	-	-	-	-	7	7	7	7
[ItemMinimumUserMassInTransportationKG]	-	-	-	-	-	-	-	22	22	22	22
[ItemOverallHeightToPushbraceWithStandardSolidWheelsMM]	-	-	-	-	-	-	-	1045	1045	1045	1045
[ItemPivotWidthMM]	-	-	-	-	-	-	-	1180	1250	1180	1250
[ItemRearWheelHxWMM]	-	-	-	-	-	-	-	290x60	290x60	290x60	290x60
Altezza da chiusa (mm)	-	-	-	-	-	-	-	460	460	460	460
Altezza superficie seduta anteriore (mm)	-	-	-	-	-	-	-	300-720	345-720	300-720	345-720
Altezza superficie seduta anteriore, ruotine ant. 100 mm (mm)	200-620	245-620	200-610	240-610	300-560	240-600	300-540	-	-	-	-
Altezza superficie seduta anteriore, ruotine ant. 125 mm (E) (mm)	240-660	285-660	240-650	280-650	350-600	280-640	340-580	-	-	-	350-600
Altezza superficie seduta anteriore, ruotine ant. 75 mm (E) (mm)	170-590	215-590	170-580	210-580	270-530	-	-	-	-	-	-
Altezza totale alla maniglia di spinta, ruotine ant. 100 mm (E) (mm)	-	-	1130	1130	1130	1130	1130	-	-	-	-
Altezza totale alla maniglia di spinta, ruotine ant. 125 mm (E) (mm)	-	-	1170	1170	1170	1170	1170	-	-	-	-
Altezza totale alla maniglia di spinta, ruotine ant. 75 mm (E) (mm)	1100	1100	1100	1100	1100	-	-	-	-	-	-
Angolo del piano seduta (°)	(-10)-30°	(-10)-30°	(-10)-30	(-10)-30	(-10)-30	(-10) - 30	(-5) - 25	(-10)-30	(-10)-30	(-10)-30°	(-10)-30°
Angolo tra gamba e superfice seduta (°)	-	-	-	-	-	-	-	(-30)-30	(-30)-30	(-30)-30°	(-30)-30°
Carico nominale massimo (kg)	85	90	88	94	116	96	121	94	99	97	103
Dalla pedana all'adattatore (mm)	-	-	-	-	-	-	-	50-290	50-290	50-290	50-290
Larghezza totale (mm)	560	620	560	620	620	620	620	660	700	660	700
Lunghezza (mm)	655 (with 75 mm castors)	795 (with 75 mm castors)	660 (with 75 mm castors)	795 (with 75 mm castors)	795 (with 75 mm castors)	795 (with 100 mm castors)	795 (with 100 mm castors)	795 (with standard solid wheels)	800 (with standard solid wheels)	795 (with standard solid wheels)	800 (with standard solid wheels)
Lunghezza totale (mm)	670	830	670	830	830	830	830	1070	1170	1070	1170
Lunghezza totale con pedane (mm)	-	-	-	-	1115	-	-	1115	1190	1115	1190
Massa della parte più pesante (kg)	-	-	-	-	-	-	-	18	18	21	22
Misura ruote (mm)	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	100/125 Ø (4/5")	100/125 Ø (4/5")	-	-	-	-
Peso dispositivo (kg)	13	13	16	17	18	19	19	22	22	25	26
Peso dispositivo (lbs)	29	29	35	38	42	42	42	49	49	55	57
Peso massimo consentito per il trasporto (kg)	-	-	-	-	-	-	-	57	57	57	57
Portata massima (kg)	70	75	70	75	95	75	100	70	75	70	75
Posizione orizzontale dellasse' (mm)	-	-	-	-	-	-	-	200-210	255-265	200-210	255-265
Raggio di sterzata (mm)	400	475	400	475	475	475	475	875	930	875	930
Stabilità statica in discesa (°)	10	10	10	10	10	10	10	10	10	10	10
Stabilità statica in salita (°)	10	10	10	10	10	10	10	10	10	10	10
Stabilità statica laterale (°)	10	10	10	10	10	10	10	10	10	10	10

Relativamente alle misurazioni della base da interni con pistone idraulico “peso dispositivo”, “carico nominale massimo” e “lunghezza”: Le misurazioni di High-low:xo sopra riportate sono state rilevate con ruote da 100 mm e una configurazione essenziale della base. Configurazioni diverse possono determinare una variazione nelle misurazioni. Data la presenza di numerosi accessori, il peso del dispositivo è misurato senza accessori. Diametro ruote: 100/125 mm.

Relativamente alle misurazione della base da interni elettrica “peso dispositivo”, “carico nominale massimo” e “lunghezza”: Le misurazioni di High-low:xo sopra riportate sono state rilevate con ruote da 75 mm e una configurazione essenziale della base. Configurazioni diverse possono determinare una variazione nelle misurazioni. Data la presenza di numerosi accessori, il peso del dispositivo è misurato senza accessori. Diametro ruote: 75/100/125 mm.

Relativamente alle misurazione della base da esterni elettrica “peso dispositivo”, “carico nominale massimo” e “lunghezza”: Le misurazioni di High-low:xo da esterni sopra riportate sono state rilevate con ruote piene standard e una configurazione essenziale della base. Configurazioni diverse possono determinare una variazione nelle misurazioni. Data la presenza di numerosi accessori, il peso del dispositivo è misurato senza accessori.

Relativamente alle misurazione della base da interni con pistone a gas “altezza totale alla maniglia di spinta”, “peso dispositivo”, “carico nominale massimo” e “lunghezza”: Le misurazioni di High-low:xo sopra riportate sono state rilevate con ruote da 75 mm e una configurazione essenziale della base. Configurazioni diverse possono determinare una variazione nelle misurazioni. Data la presenza di numerosi accessori, il peso del dispositivo è misurato senza accessori. Diametro ruote: 75/100/125 mm.

Relativamente alle misurazione della base da esterni con pistone a gas “altezza totale alla maniglia di spinta”, “peso dispositivo”, “carico nominale massimo” e “lunghezza”: Le misurazioni di High-low:xo da esterni sopra riportate sono state rilevate con ruote da 75 mm e una configurazione essenziale della base. Configurazioni diverse possono determinare una variazione nelle misurazioni. Data la presenza di numerosi accessori, il peso del dispositivo è misurato senza accessori.

Opzioni

Misure

In base alle dimensioni del sistema di seduta è possibile selezionare la misura della base.

Mis 1 Base da interni

Mis 2 Base da interni

Mis 3 Base da interni

Mis 1 Base da esterni

Mis 2 Base da esterni

Colori telaio

High-low:xo è disponibile in tre colorazioni.

Nero

Disponibile per misura 1, 2 e 3

Bianco

Disponibile per tutte le basi con pistone a gas o regolazione dell'altezza altezza elettrica

Grigio Antracite

Disponibile per misura 1

Ruote e freni per base da interni

Quando si seleziona la dimensione delle ruote, è importante tenere in considerazione che ruote più piccole aiutano a ridurre l'altezza della seduta da terra, mentre ruote più grandi migliorano la manovrabilità della base.

Ruote da 75 mm

Disponibile per tutte le basi con pistone a gas o regolazione dell'altezza altezza elettrica.

Ruote da 100 mm

Ruote da 125 mm

Freno centrale ad azionamento manuale

Disponibile per ruote da 100 mm. Il freno centrale consente al caregiver di bloccare e sbloccare rapidamente le ruote senza doversi spostare intorno alla base.

Freno centrale a pedale

Disponibile per ruote da 100 mm. Il freno centrale consente al caregiver di bloccare e sbloccare rapidamente le ruote senza doversi spostare intorno alla base.

Ruote e freni per base da esterni

Ruote anteriori da 7" pneumatiche o piene

Le ruote pneumatiche offrono una migliore ammortizzazione, grazie alla loro capacità di deformarsi in caso di impatto, come quando rotolano su una piccola pietra o oltrepassano una piccola buca. Le ruote piene invece non richiedono un controllo mensile della pressione dell'aria e necessitano di una manutenzione minima.

Ruote da 12" piene

Freno di stazionamento a pedale

Freno a decelerazione

Il freno a decelerazione a leva aiuta a rallentare il movimento durante l'utilizzo di High-low:xo, premendo la leva. Questo accessorio può essere utile quando si percorrono strade in discesa.

Regolazione in altezza

Pistone a gas

L'utilizzo di un pistone a gas per la regolazione dell'altezza fornisce supporto al caregiver quando si deve aumentare l'altezza e applica una piccola resistenza quando si diminuirla. Inoltre, garantisce un movimento fluido. La regolazione dell'altezza con pistone a gas si aziona con un pedale posizionato sulla base o con una leva sul maniglione di spinta.

Attuatore elettrico

La regolazione elettrica dell'altezza offre supporto al caregiver, oltre a consentire una regolazione robusta e fluida, con la possibilità di coinvolgere l'utente tramite l'utilizzo del telecomando. La regolazione si aziona tramite telecomando.

Pistone idraulico

L'utilizzo di un pistone idraulico per la regolazione dell'altezza consente una regolazione efficace, senza la necessità di ricaricare la batteria. La regolazione idraulica dell'altezza si aziona con un pedale posizionato sulla base.

Basculamento

Leva basculamento sotto il sedile

La leva per il basculamento posizionata sotto il sedile consente al caregiver di posizionarsi vicino all'utente mentre cambia l'angolo di inclinazione del piano della seduta.

Kit per leva basculamento sul maniglione di spinta

Accessori

37 risultati trovati

Freni

Documenti

Il download dei Manuali dell'Utente è inteso solo per scopi utili. I prodotti in oggetto possono essere soggetti a modifiche senza preavviso e si consiglia, a discrezione del lettore, di verificare la coerenza con la versione del prodotto e il numero dell'articolo, nonché la traduzione appropriata.
