R82 High-Low:xo Frame

Nutzerfreundliche Höhenverstellung vom Boden bis zur Tischhöhe.

Das High-Low von R82 ist ein bekanntes und bewährtes Untergestell für konfektionierte Sitzeinheiten und individuelle Sitzschalen. Mit ihm ist es ganz einfach, den Nutzer stufenlos auf verschiedene Sitzhöhen vom Boden bis zum Tisch und sogar darüber hinaus zu bringen. Dank der stufenlos einstellbaren Sitzneigung kann der Nutzer aktiv mitmachen oder eine Ruhepause einlegen, ohne den Sitz zu wechseln.

Unsere neuste Version, das High-Low:xo, wurde einem Design-Update unterzogen und kommt mit vielen neuen Detailverbesserungen, Optionen und weiterem Zubehör. Es ist in einer Zimmer- und Kombivariante erhältlich, die zur Nutzung im Freien und für den Transport in Fahrzeugen zugelassen ist.

Entdecken

Eigenschaften

Höhenverstellung

Das High-Low:xo ermöglicht Sitzhöhen vom Fußboden bis zur Tischhöhe und sogar darüber hinaus. Sie lässt sich komfortabel und stufenlos wahlweise mithilfe einer Gasruckfeder, hydraulisch oder elektrisch verstellen. Der Schwerpunkt des Sitzes bleibt hierbei in jeder Position perfekt ausbalanciert in der Mitte des Rahmens.

Feste Montage oder Adapter

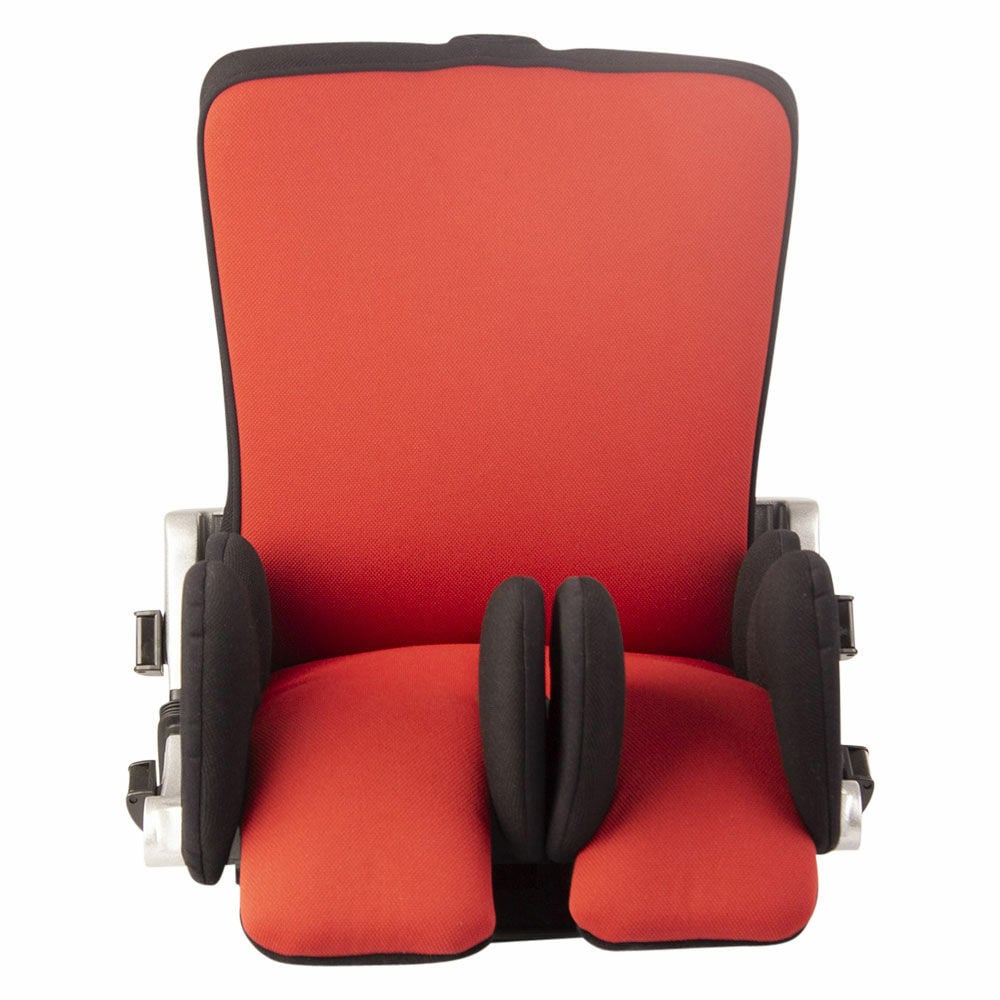

Ein Adapter ermöglicht die einfache und sichere Befestigung des Sitzes am Rahmen und die Schnittstelle macht den Wechsel auf ein anderes Gestell einfach. Größere Sitze können direkt auf dem High-Low:xo montiert werden.

Winkelverstellbare Sitzplatte

Das High-Low:xo kann von -10° bis 30° geneigt werden. Die Neigung kann die Positionierung des Nutzers unterstützen und ihm helfen, eine aufrechte Kopf- und Rumpfhaltung beizubehalten. Außerdem kann die Verstellbarkeit dazu beitragen, die bestmöglichen Arbeitsbedingungen für die Begleitperson zu schaffen.

Sicherer Transport in Fahrzeugen

Das High-Low:xo Outdoor-Gestell ist Crash-getestet und entspricht der internationalen Norm für Transitrollstühle ISO 7176-19. Es kann mit allen Sitzeinheiten während des Transportes verwendet werden, die der ISO 16840-4 entsprechen.

Varianten

	Zimmergestell Gr. 1 (Gas)	Zimmergestell Gr. 2 (Gas)	Zimmergestell Gr. 1 (elektrisch)	Zimmergestell Gr. 2 (elektrisch)	Zimmergestell Gr. 3 (elektrisch)	Zimmergestell Gr. 2 (hydraulisch)	Zimmergestell Gr. 3 (hydraulisch)	Outdoor-Gestell Gr. 1 (Gas)	Outdoor-Gestell Gr. 2 (Gas)	Outdoor-Gestell Gr. 1 (elektrisch)	Outdoor-Gestell Gr. 2 (elektrisch)
Artikelnummer	318901XX1X	318902XX1X	318901XX3X	318902XX3X	318903XX3X	-	-	-	-	-	-
Fußstütze bis Adapterplatte (mm)	-	-	-	-	-	-	-	50-290	50-290	50-290	50-290
Fußstützenwinkel (°)	-	-	-	-	-	-	-	(-30)-30	(-30)-30	(-30)-30°	(-30)-30°
Gesamtbreite (mm)	560	620	560	620	620	620	620	660	700	660	700
Gesamthöhe bis zu den Schiebegriffen mit Standard-Massivbereifung (mm)	-	-	-	-	-	-	-	1045	1045	1045	1045
Gesamthöhe zum Schieben der Schiene, 100 mm Rollen (E) (mm)	-	-	1130	1130	1130	1130	1130	-	-	-	-
Gesamthöhe zum Schieben der Schiene, 125 mm Rollen (E) (mm)	-	-	1170	1170	1170	1170	1170	-	-	-	-
Gesamthöhe zum Schieben der Schiene, 75 mm Rollen (E) (mm)	1100	1100	1100	1100	1100	-	-	-	-	-	-
Gesamtlänge (mm)	670	830	670	830	830	830	830	1070	1170	1070	1170
Gesamtlänge mit Beinauflagen (mm)	-	-	-	-	1115	-	-	1115	1190	1115	1190
Hinterrad, Höhe × Breite (mm)	-	-	-	-	-	-	-	290x60	290x60	290x60	290x60
Höhe, Faltmaß (mm)	-	-	-	-	-	-	-	460	460	460	460
Horizontale Lage der Achse (mm)	-	-	-	-	-	-	-	200-210	255-265	200-210	255-265
Länge (mm)	655 (with 75 mm castors)	795 (with 75 mm castors)	660 (with 75 mm castors)	795 (with 75 mm castors)	795 (with 75 mm castors)	795 (with 100 mm castors)	795 (with 100 mm castors)	795 (with standard solid wheels)	800 (with standard solid wheels)	795 (with standard solid wheels)	800 (with standard solid wheels)
Masse des schwersten Teils (kg)	-	-	-	-	-	-	-	18	18	21	22
Max. Belastbarkeit (kg)	70	75	70	75	95	75	100	70	75	70	75
Max. Benutzergewicht beim Transport (kg)	-	-	-	-	-	-	-	57	57	57	57
Max. Neigung für die Benutzung der Feststellbremse (°)	-	-	-	-	-	-	-	7	7	7	7
Max. Nennlast (kg)	85	90	88	94	116	96	121	94	99	97	103
Min. Benutzergewicht beim Transport (kg)	-	-	-	-	-	-	-	22	22	22	22
Produktgewicht (kg)	13	13	16	17	18	19	19	22	22	25	26
Radgröße (mm)	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	75/100/125 Ø (3/4/5")	100/125 Ø (4/5")	100/125 Ø (4/5")	-	-	-	-
Schwenkbereich (mm)	-	-	-	-	-	-	-	1180	1250	1180	1250
Sitzflächenhöhe an der Vorderkante, 100 mm Rollen (mm)	200-620	245-620	200-610	240-610	300-560	240-600	300-540	-	-	-	-
Sitzhöhe über dem Boden, 125 mm Rollen (E) (mm)	240-660	285-660	240-650	280-650	350-600	280-640	340-580	-	-	-	350-600
Sitzhöhe über dem Boden, 75 mm Rollen (E) (mm)	170-590	215-590	170-580	210-580	270-530	-	-	-	-	-	-
Sitzhöhe, ab Boden (mm)	-	-	-	-	-	-	-	300-720	345-720	300-720	345-720
Untergrund Befahrbarkeit, bergab (°)	10	10	10	10	10	10	10	10	10	10	10
Untergrund Befahrbarkeit, bergauf (°)	10	10	10	10	10	10	10	10	10	10	10
Untergrund Befahrbarkeit, seitwärts (°)	10	10	10	10	10	10	10	10	10	10	10
Vorderrad, Höhe × Breite (mm)	-	-	-	-	-	-	-	190x50	190x50	190x50	190x50
Wendekreis (mm)	400	475	400	475	475	475	475	875	930	875	930
Winkel der Sitzfläche (°)	(-10)-30°	(-10)-30°	(-10)-30	(-10)-30	(-10)-30	(-10) - 30	(-5) - 25	(-10)-30	(-10)-30	(-10)-30°	(-10)-30°

Optionen

Größen

Die Art und Größe des Sitzes bestimmt die Größe des High-Low:xo und des Adapters.

Zimmergestell Gr. 1

Zimmergestell Gr. 2

Zimmergestell Gr. 3

Outdoor-/Kombigestell Gr. 1

Outdoor-/Kombigestell Gr. 2

Rahmenfarben

Das High-Low:xo ist in zwei Farben erhältlich. Die Farbe Weiß ist für High-Low:xo-Gestelle mit Gasdruckfeder oder elektrischer Höhenverstellung verfügbar.

Schwarz

X = 0

Weiß

X = 1

Lenkrollen und Bremsen für Zimmergestelle

Für die Zimmergestelle sind Lenkrollen in verschiedenen Ausführungen erhältlich.

75 mm Lenkrollen

100 mm Lenkrollen

125 mm Lenkrollen

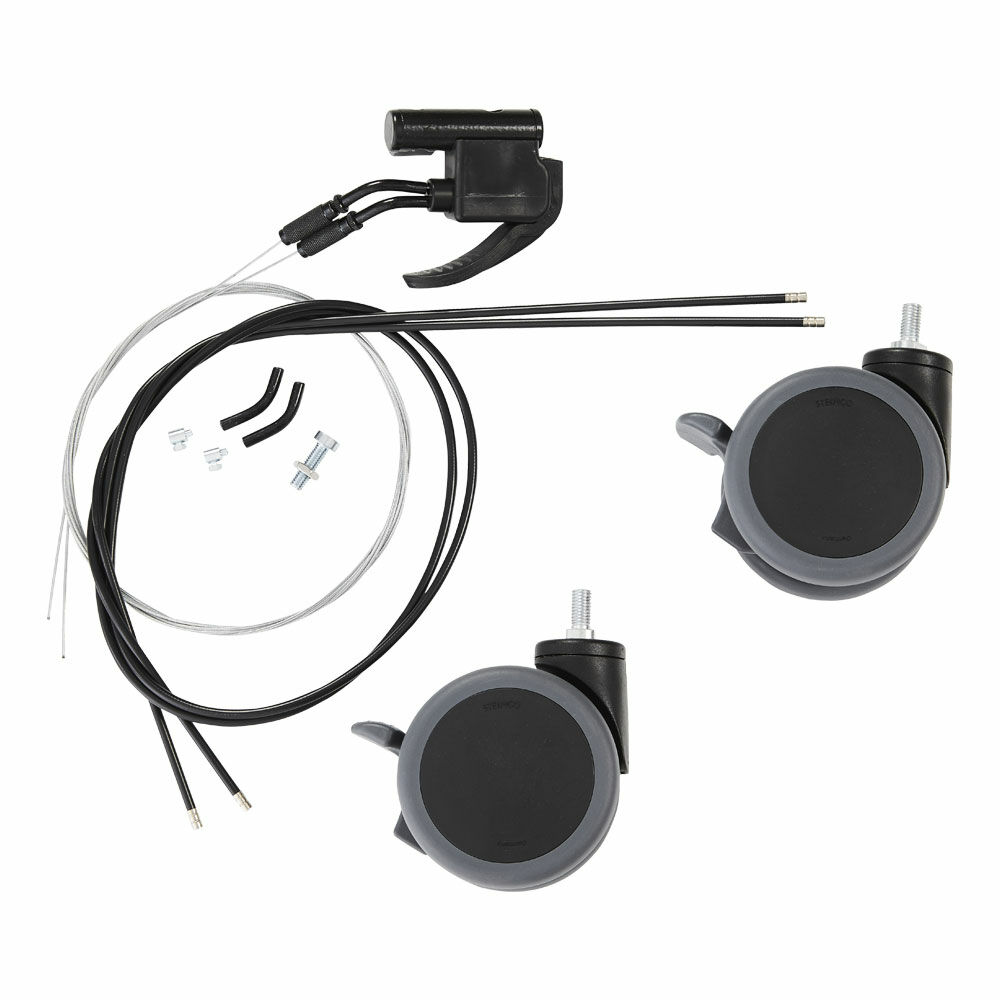

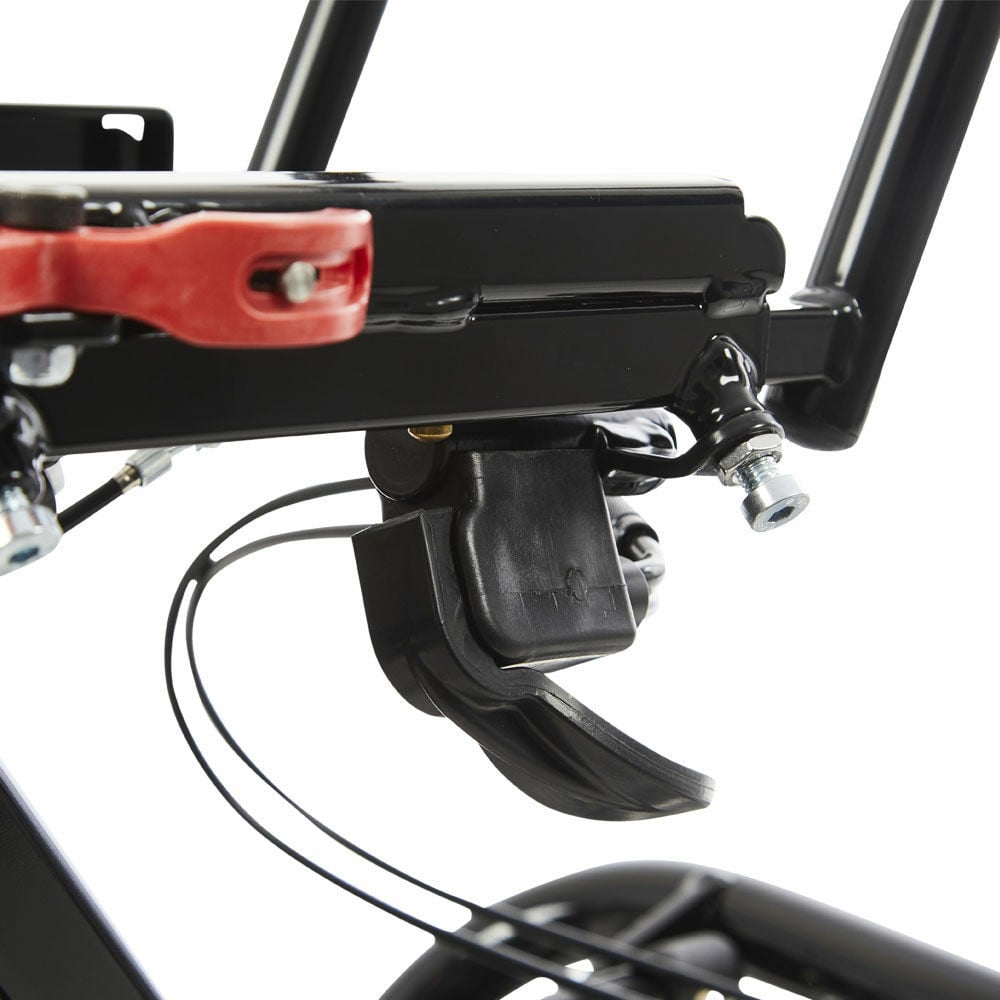

Zentralbremse (Handbetrieb)

Erhältlich für 100 mm Lenkrollen. Durch die Verwendung einer zentralen Bremse kann die Pflegekraft die Rollen schnell ver- und entriegeln, ohne sich um den Rahmen herum bewegen zu müssen.

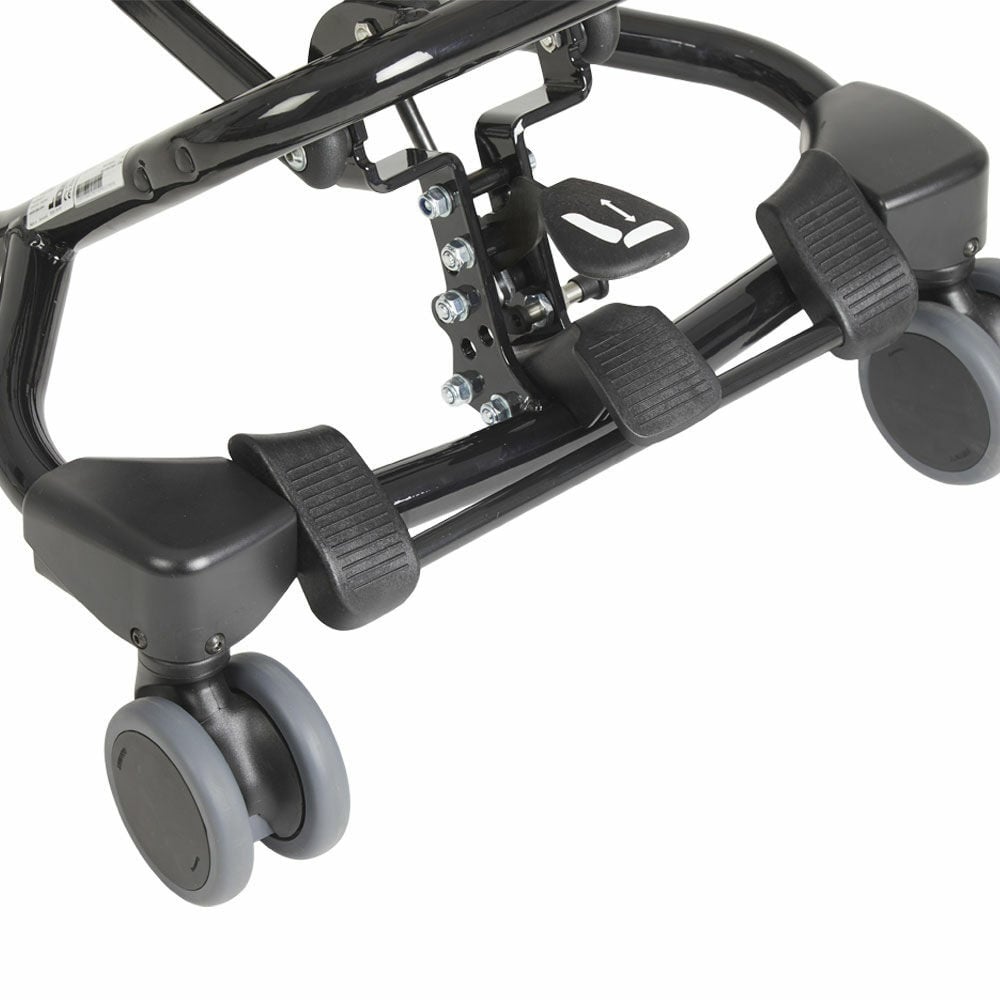

Zentralbremse (Fußbetrieb)

Eine fußbetriebene Zentralbremse an den hinteren Rollen ist für 100-mm-Rollen erhältlich. Die Zentralbremse ermöglicht es dem Pflegepersonal, die Rollen schnell zu blockieren und zu lösen, ohne sich um den Rahmen herum bewegen zu müssen. Das Set ermöglicht den Umbau des Rahmens, wenn die Zentralbremse nicht Teil der Konfiguration des Rahmens war. Das Set enthält eine Ankipphilfe.

Bereifung und Bremsen für Outdoor-/Kombigestelle

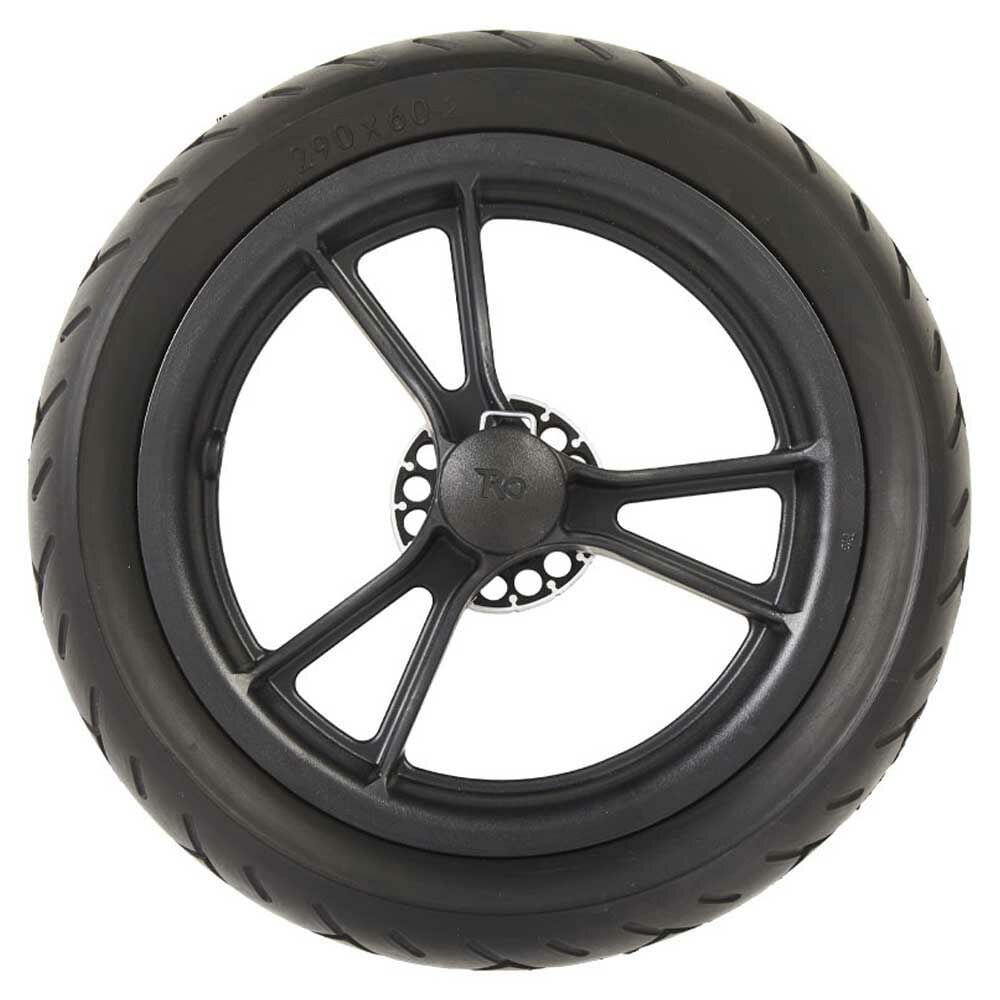

Für die Outdoor-/Kombigestelle sind Räder mit Luft- oder PU-bereifung erhältlich. In den Größen 7" und 12" verfügbar.

7” PU oder Luftbereifung

Die Luftbereifung bietet eine bessere Federung, da sie sich bei einem Aufprall verformen kann, wenn sie z. B. über kleine Hindernisse wie Steine oder Löcher rollen. Bei der Vollgummibereifung ist nur eine minimale Wartung erforderlich. Der Luftdruck muss nicht monatlich überprüft werden.

12” PU oder Luftbereifung

Die Luftbereifung bietet eine bessere Federung, da sie sich bei einem Aufprall verformen kann, wenn sie z. B. über kleine Hindernisse wie Steine oder Löcher rollen. Bei der Vollgummibereifung ist nur eine minimale Wartung erforderlich. Der Luftdruck muss nicht monatlich überprüft werden.

Feststellbremse (Fußbetrieb)

Feststellbremse (Handbetrieb)

Die Feststellbremse per Handbetrieb kann durch das Betätigen des Griffs den Antrieb verlangsamen oder stoppen. Dies kann beim Bergabfahren bzw. steileren Gefällen nützlich sein.

Höhenverstellung

Das High-Low:xo bringt den Nutzer vom Boden auf Tischhöhe, unterstützt durch eine Gasfeder, Kraft oder Hydraulik, mit einem Minimum an Frontal-/Rückwärtsbewegung, um dem Nutzer die Teilnahme an den für ihn wichtigen Aktivitäten zu ermöglichen.

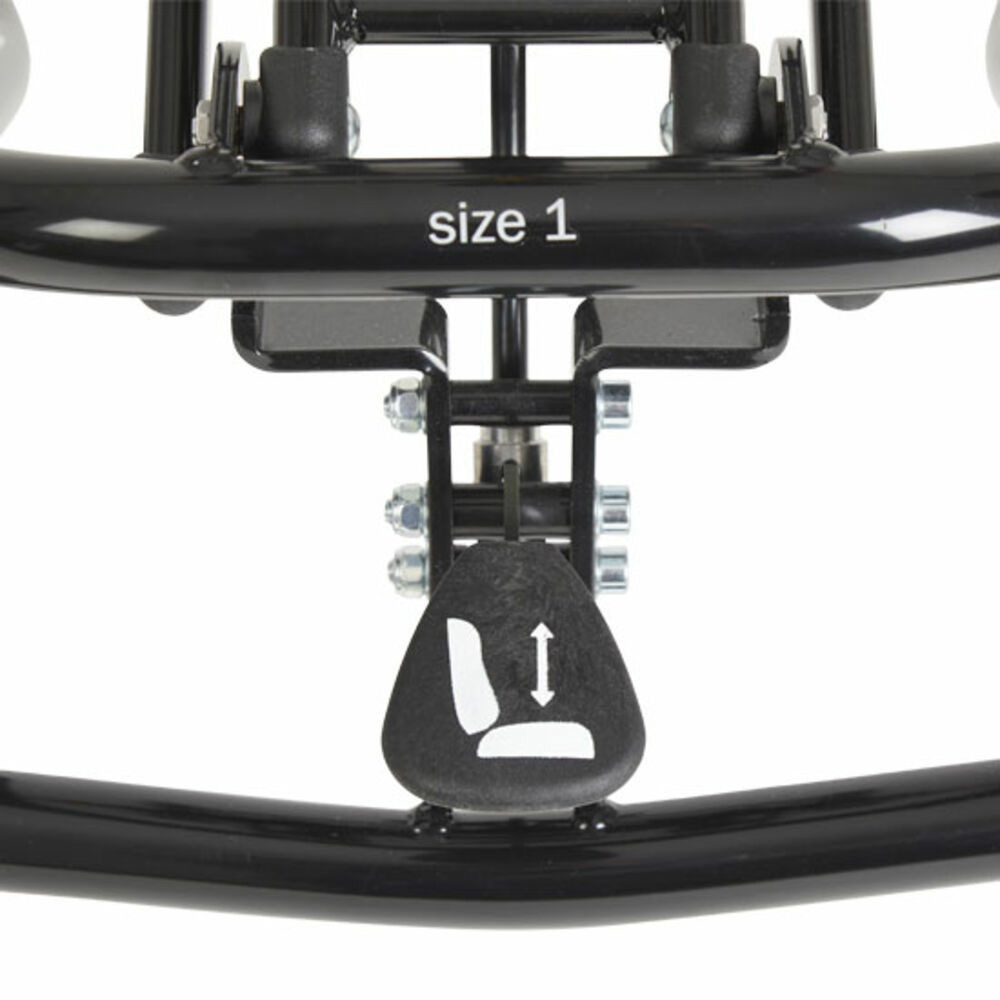

Gasdruckfeder

Mit dieser Option wird die Höhenverstellung per Gasdruckfeder durchgeführt.

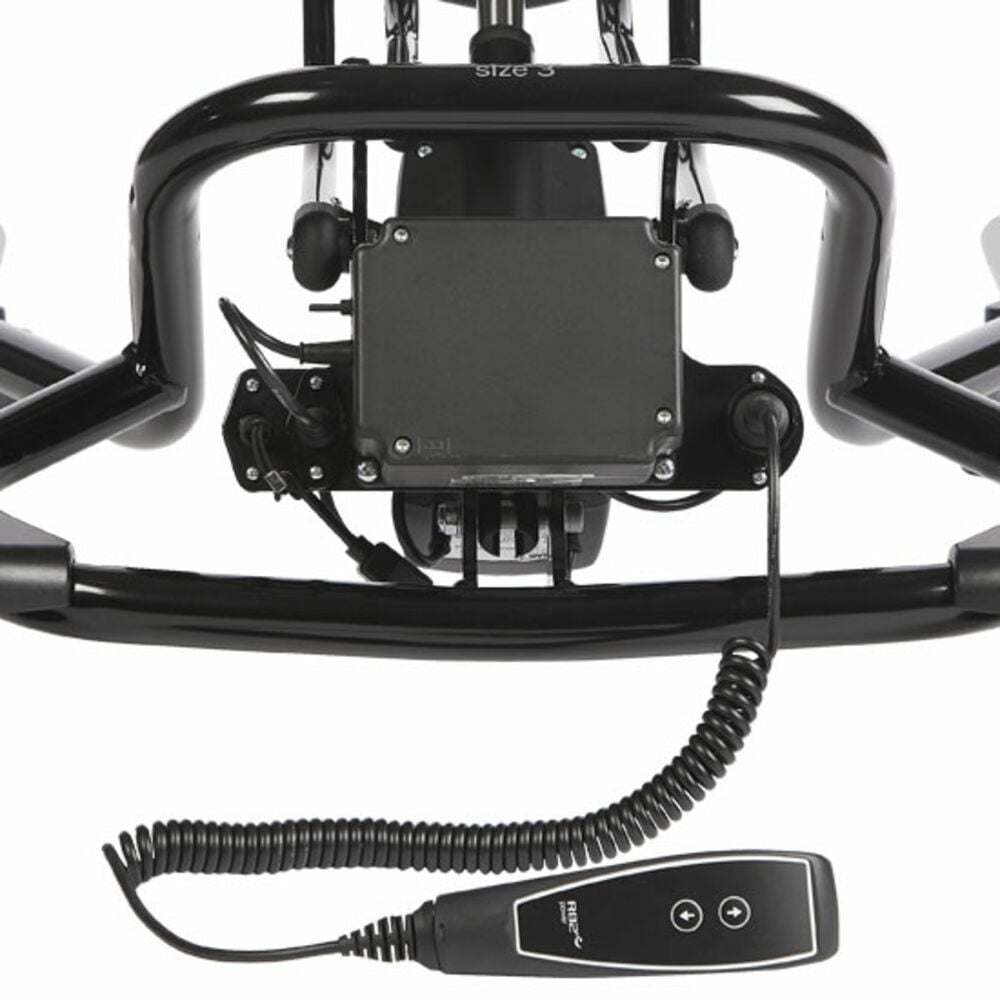

Elektrisch

Mit dieser Option wird die elektrische Höhenverstellung per Bedienteil durchgeführt.

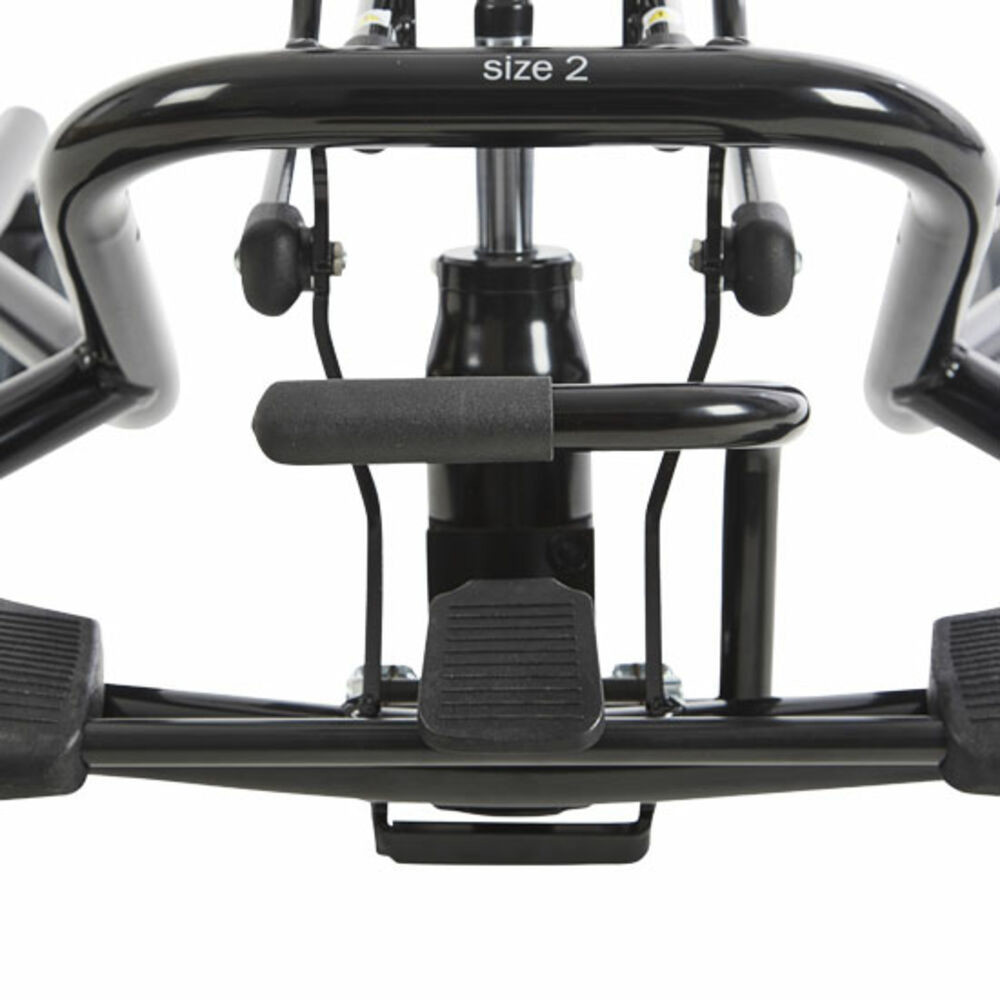

Hydraulisch

Mit dieser Option wird die hydraulische Höhenverstellung durchgeführt.

Neigungsverstellung

Das High-Low:xo kann von -10° bis 30° geneigt werden. Die Neigung kann die Positionierung des Nutzers unterstützen und ihm helfen, eine aufrechte Kopf- und Rumpfhaltung beizubehalten.

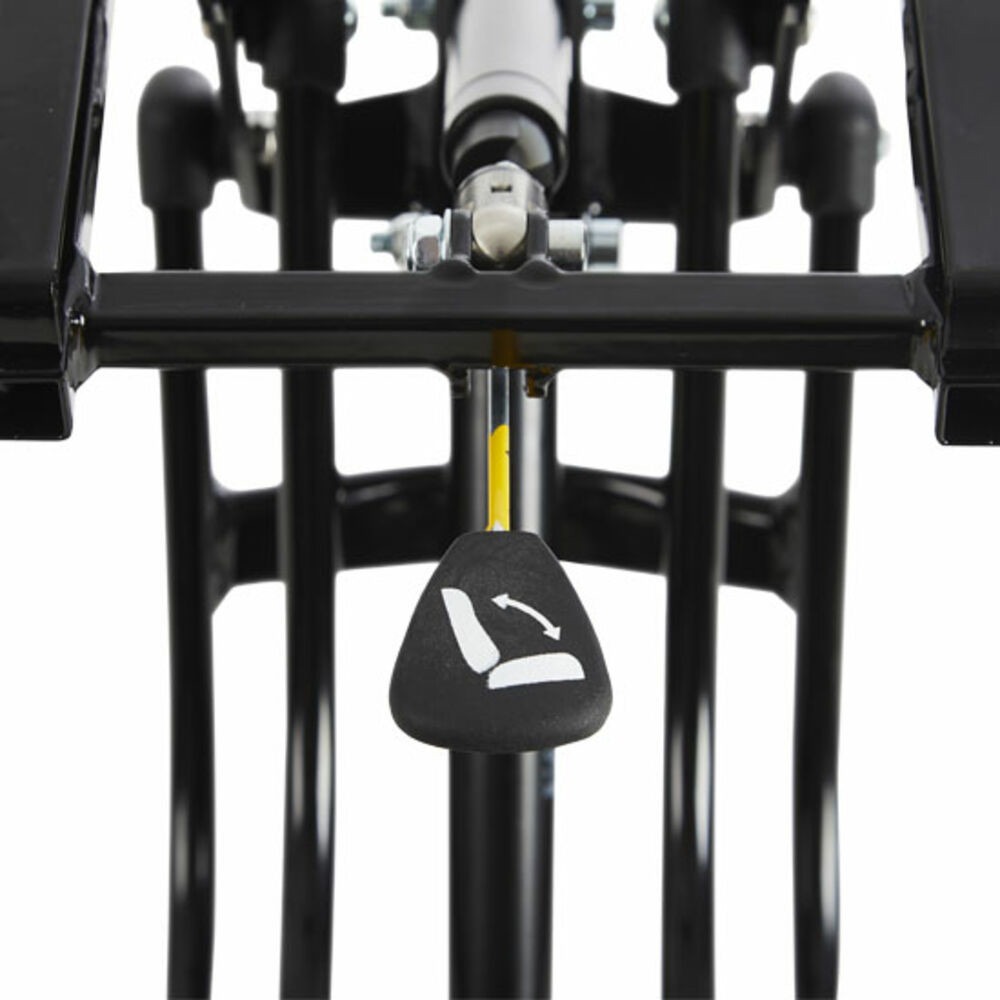

Hebel unter dem Sitz

Der Hebel unter dem Sitz ermöglicht es der Pflegeperson, sich nahe am Nutzer zu positionieren und gleichzeitig den Winkel der Sitzebene zu verändern.

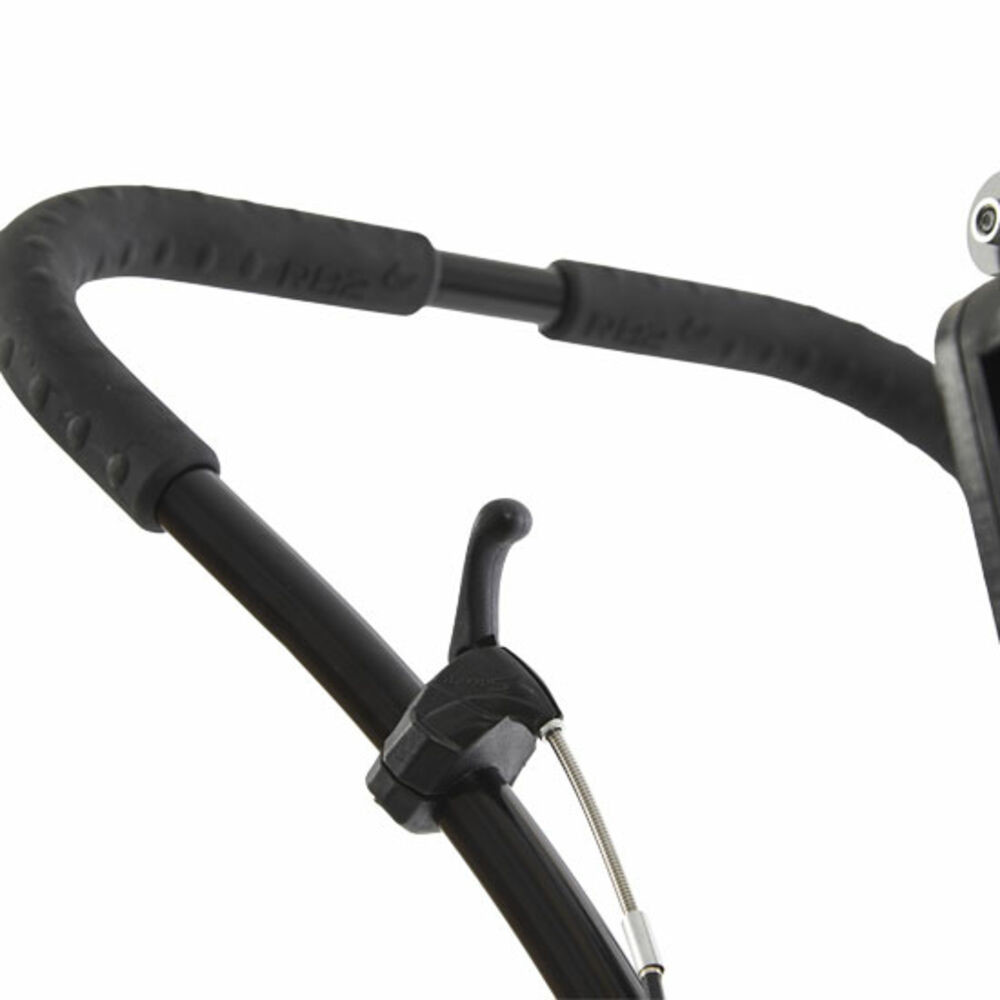

Hebel am Schiebebügel

Der Hebel am Schiebebügel ermöglicht es der Pflegeperson, den Winkel der Sitzebene bequem per Handgriff zu verändern.
