R82 Combi Frame:x
Ein Sitzschalenuntergestell mit patentierter Schwerpunkt- und Höheneinstellung.
Der Combi Frame:x ist die ideale Lösung für den Außenbereich, natürlich kann er aber auch im Innenbereich eingesetzt werden. Er kann mit individuellen Sitzschalen und unterschiedlichen Sitzeinheiten, wie z.B. dem x:panda, ausgestattet werden.
Er verfügt über eine einzigartige Funktion
Eine patentierte Sitzhöhenverstellung, die unabhängig von der gewählten Radgröße vorgenommen werden kann. Die patentierte Schwerpunktverstellung garantiert eine stets optimale Kippstabilität bei maximaler Neigung des Sitzes von 45 Grad und 30 Grad Rückenwinkelverstellung.
Der Combi Frame:x ist mit seinen vielfältigen Funktionen und einfachen Einstellmöglichen optimal für den Nutzer, der eine individuelle Sitzschale mit Untergestell benötigt, und seine Begleitperson, die alle Einstellungen bequem am Schiebebügel vornehmen kann.
Er ist in Silber mit 12½”, 20”, 22” bzw. 24” Hinterrädern jeweils mit Luft- bzw. pannensicherer Bereifung erhältlich.
Eigenschaften
![R82 Combi Frame:x](/globalassets/inriver/resources/image/feature/cfx_montage_1000x1000.png?cache=638479371130000000&width=550&height=550&Quality=90&rmode=max&scale=down)

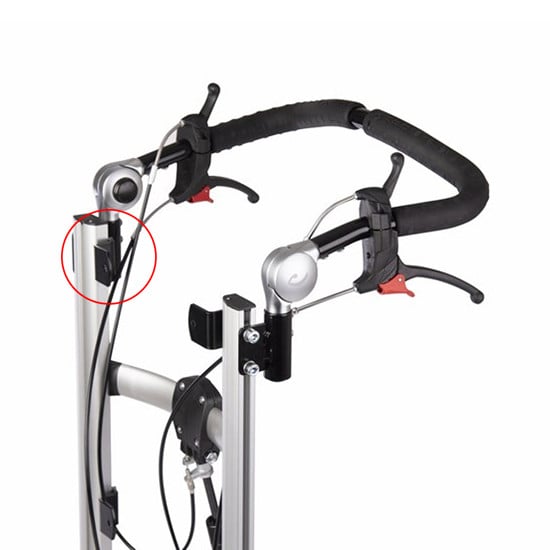

Für die Montage von unterschiedlichen Sitzeinheiten vorbereitet
![R82 Combi Frame:x](/globalassets/inriver/resources/image/feature/combiframe-x-98245160202---tiltet2.jpg?cache=638479371050000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Schwerpunkt und Neigungseinstellung
![R82 Combi Frame:x](/globalassets/inriver/resources/image/feature/combiframex--interface.jpg?cache=638479371210000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Montage der Sitzeinheit
![R82 Combi Frame:x](/globalassets/inriver/resources/image/feature/safe_transportation_in_vehicles_1000x1000.png?cache=638479371280000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Sichere Beförderung in Kraftfahrzeugen
Varianten
Größe 1 | Größe 2 | Größe 3 | Größe 4 | |
---|---|---|---|---|
Artikelnummer | 31981xxxx0xxx | 982xxxx0xxx | 983xxxx0xxx | 984xxxx0xxx |
HMV-Nummer | 26.99.01.1056 | 26.99.01.1056 | 26.99.01.1056 | 26.99.01.1056 |
Breite der Grundplatte (mm) | 220 | 270 | 320 | 370 |
Breite zwischen den Rädern (mm) | 440 | 490 | 560 | 600 |
Fußstütze bis Adapterplatte (mm) | 100-250 | 100-250 | 180-330 | 180-330 |
Gesamtbreite (mm) | 580 | 630 | 680 | 730 |
Gesamthöhe (mm) | 900 | 940 | 1040 | 1140 |
Gesamtlänge (mm) | 830 | 830 | 830 | 830 |
Grundplatte (Breite x Tiefe) (mm) | 220x250 | 270x300 | 320x350 | 370x400 |
Höhe, Faltmaß (mm) | 550 | 550 | 550 | 550 |
Länge, Faltmaß (mm) | 800 | 800 | 840 | 940 |
Max. Belastbarkeit (kg) | 100 | 100 | 100 | 100 |
Max. Belastbarkeit beim Transport (kg) | 100 | 100 | 100 | 100 |
Max. Nennlast (kg) | 124 | 125 | 126 | 129 |
Produktgewicht (kg) | 22 | 23 | 24 | 27 |
Produktgewicht ohne Hinterräder (kg) | 19 | 20 | 21 | 24 |
Rückenhöhe, fest (mm) | 430 | 470 | 570 | 670 |
Rückenwinkel (°) | 0-30 | 0-30 | 0-30 | 0-30 |
Sitzhöhe, ab Boden (mm) | 430, 460, 490 | 430, 460, 490 | 430, 460, 490 | 430, 460, 490 |
Untergrund Befahrbarkeit, bergab (°) | 9 | 9 | 9 | 9 |
Untergrund Befahrbarkeit, bergauf (°) | 9 | 9 | 9 | 9 |
Untergrund Befahrbarkeit, seitwärts (°) | 9 | 9 | 9 | 9 |
Wendekreis (mm) | 600 | 600 | 600 | 600 |
Winkel der Sitzfläche (°) | 0-40 | 0-40 | 0-40 | 0-40 |
Optionen
Rahmenfarben
Das Combi Frame:x Sitzschalenuntergestell ist in einer Farbe erhältlich.
![Silver](/globalassets/inriver/resources/image/option/50493-combiframex-frame-colour-silver.jpg?cache=638494938930000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Silber
Hinterräder
Für den Combi Frame:x sind Hinterräder in unterschiedlichen Größen erhältlich.
![12½” air](/globalassets/inriver/resources/image/option/combiframex-wheel-brake.png?cache=638462417950000000&width=550&height=550&Quality=90&rmode=max&scale=down)
12½” Luftbereifung
![20” air](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
20" Luftbereifung
![22” air](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
22" Luftbereifung
![24” air](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
24" Luftbereifung
![12½” solid](/globalassets/inriver/resources/image/option/combiframex-wheel-brake.png?cache=638462417950000000&width=550&height=550&Quality=90&rmode=max&scale=down)
12½” Vollgummibereifung
![20” solid](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
20” Vollgummibereifung
![22” solid](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
22” Vollgummibereifung
![24” solid](/globalassets/inriver/resources/image/option/50502-Combiframex-Rear-wheels-20-22-24-solir-or-air.jpg?cache=638462024380000000&width=550&height=550&Quality=90&rmode=max&scale=down)
24” Vollgummibereifung
Bremsen
Für den Combi Frame:x sind verschiedene Kombinationen an Bremsen erhältlich.
![Wheel brake](/globalassets/inriver/resources/image/option/combiframex-wheel-brake.png?cache=638462417950000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Feststellbremse
![Drum brake](/globalassets/inriver/resources/image/option/52654-Combiframex-Brakes-Drum-Brake.jpg?cache=638462023360000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Trommelbremse
![Wheel brake and drum brake](/globalassets/inriver/resources/image/option/52655-Combiframex-Brakes-Wheel-and-Drum-Brake.jpg?cache=638462023340000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Feststell- und Trommelbremse
Vorderräder
Für den Combi Frame:x sind Vorderräder in unterschiedlichen Größen erhältlich.
![6" solid, 7” solid or air](/globalassets/inriver/resources/image/option/combiframeX-front-wheel.jpg?cache=638462023500000000&width=550&height=550&Quality=90&rmode=max&scale=down)
6" Vollgummibereifung, 7” Vollgummibereifung oder Luftbereifung
Rückenneigung
Der Combi Frame:x kann wahlweise mit einer festen oder einstellbaren Rückenneigung konfiguriert werden.
![No recline](/globalassets/inriver/resources/image/option/50499-Combiframex-No-recline.jpg?cache=638462024790000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Einstellbar
![Recline](/globalassets/inriver/resources/image/option/50504-Combiframex-recline.jpg?cache=638462048950000000&width=550&height=550&Quality=90&rmode=max&scale=down)
Verstellbar
Zubehör
Dokumente
Das Herunterladen von Benutzerhandbüchern ist nur für den zweckmäßigen Gebrauch bestimmt. Die Produkte, auf die verwiesen wird, können ohne vorherige Ankündigung geändert werden und es wird dem Leser empfohlen, sich bezüglich der Übereinstimmung mit der Produktversion, der Artikelnummer sowie der entsprechenden Übersetzung zu vergewissern die aktuelle Version zu verwenden.
Videos
![So ändern Sie die Höhe der Sitzplatte.](/globalassets/inriver/resources/video/youtubevideo/p4szzqjlyhk.jpg?width=550&Quality=90&scale=down)
Höhe der Sitzplatte
![Einstellungsmöglichkeiten der Trommelbremse.](/globalassets/inriver/resources/video/youtubevideo/rvhpqdawd88.jpg?width=550&Quality=90&scale=down)
Trommelbremse
![So montieren Sie den Sitz und nehmen Einstellungen am Rücken vor.](/globalassets/inriver/resources/video/youtubevideo/cf9iqd3ceeu.jpg?width=550&Quality=90&scale=down)
Montage - Sitz & Rücken
![So können Sie Einstellungen vornehmen, die eine Verlagerung des Schwerpunkts ermöglichen.](/globalassets/inriver/resources/video/youtubevideo/2aemdcfn_zu.jpg?width=550&Quality=90&scale=down)
